| Plaats van herkomst: | XIAN, CHINA |
|---|---|
| Merknaam: | XG |
| Certificering: | ISO , CCC |
| Modelnummer: | FN12 |
| Min. bestelaantal: | 1 reeks |
| Verpakking Details: | Houten geval |
| Levertijd: | 3-7 dagen |
| Betalingscondities: | L/C, D/P, D/A, T/T, Western Union, MoneyGram |
| Levering vermogen: | 2000 REEKS |
| Systeemvoltage: | 10kv 11kv 12kv | systeemstroom: | 630A 1250A |
|---|---|---|---|
| Medium: | vacuüm | Materiaal: | gegalvaniseerde plaat en toebehoren |
| Standaard: | IEC/GB | Functie: | Schakel de normale belastingsstroom in en uit |
| Installatieplaats: | elektrische centrales | Sollicitatie: | Binnen |
| Markeren: | Van de de Luchtlading van FN12 10kv de Onderbrekingsschakelaar,1250A de Onderbrekingsschakelaar van de luchtlading,Van de de Luchtlading van XG FN12 de Onderbrekingsschakelaar |
||

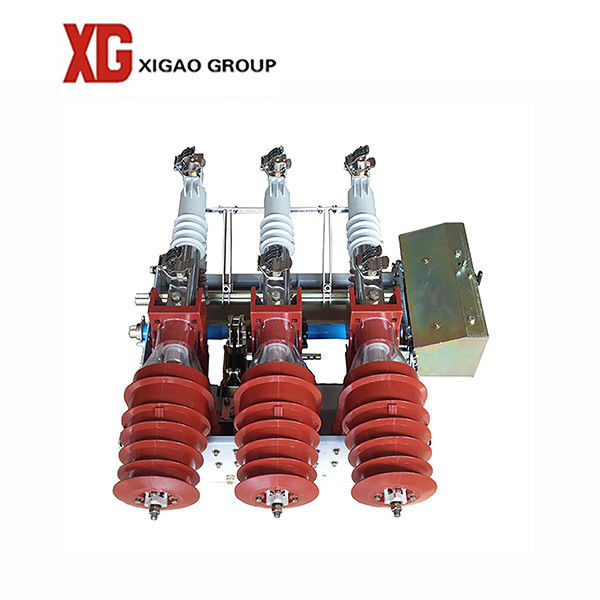

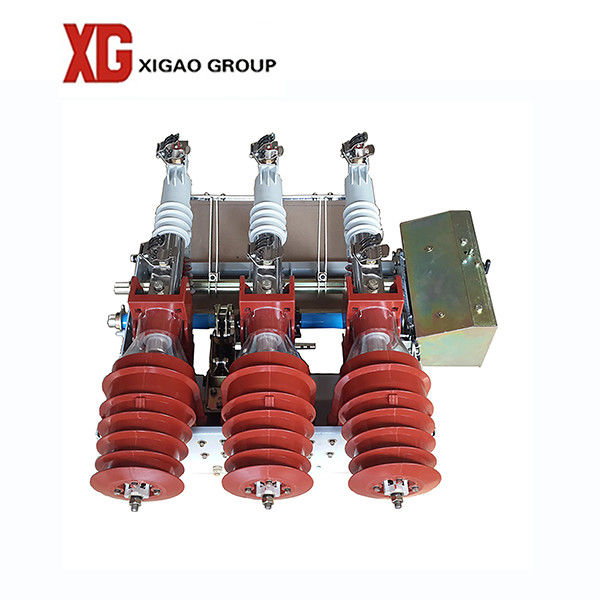

1. FN12-type binnen 10kv 11kv 12kv 630A Luchtscheidingsschakelaar:
Het is een driefasige HV-schakelapparatuur van 12KV, 50Hz voor het verbreken of sluiten van belastingsstroom., onbelaste transformatorkabel laadstroom en kortsluitstroom sluiten.De lastschakelaar met aardingsschakelaar kan kortsluitstroom verdragen.
Het bestaat uit een FN12-12D-laadschakelaar en een S()LAJ-12(XRNT()-10) HV-stroombegrenzende zekeringkast.Het kan elke stroom verbreken, de belastingsschakelaar de werkstroom verbreken en de zekeringkast de kortsluitstroom verbreken, waarbij gezamenlijk elke stroom tussen de kortsluitstroom wordt verbroken.Ondertussen schakelt de zekeringkast uit met de spits.
2. Servicevoorwaarde:
1. De omgevingsluchttemperatuur: MAX.: +40°C, Min.: -10°C.
2. De hoogte is niet groter dan 1000m.
3. De relatieve vochtigheid van de lucht dagelijks gemiddelde ≤90%, maandelijks gemiddelde ≤ 95%.
4. De omgevingslucht mag niet duidelijk verontreinigd zijn door corrosiviteit of het ontvlambare gas en stoom.enz.
5. De werksituatie zonder frequent gewelddadig.
3. Technische parameter
| Nummer | Naam | Eenheid | FN12-12D/630-20 | FN12-12D.R/100-31.5 |
| 1 | Nominale spanning | kV | 12 | |
| 2 | Nominale frequentie: | Hz | 50 | |
| 3 | Opgenomen stroom | EEN | 630 | 1000 |
| 4 | Verlichting impuls weerstaan spanning: | kV | 75/85 | |
| 5 | 1min netfrequentie met standspanning | kV | 42/48 | |
| 6 | Nominale warmte - stabiliteitsstroom | kA | 20(4S) | |
| 7 | Nominale machinestabiliteitsstroom | kA | 50 | |
| 8 | Nominale sluitstroom (piek) | kA | 50 | |
| 9 | Nominale kortsluitstroom: | kA | 31,5 | |
| 10 | Nominale overdrachtsstroom: | kA | 1.5 | |
| 11 | Maximaalstroomonderbreking | kA | 1.8 | |
| 12 | Het breken van de capaciteit van de onbelaste transformator | Kva | 1250 | |
| 13 | Nominale laadstroom kabel | EEN | 10 | |
| 14 | Nominale stroomonderbrekingstijden: | tijd | >100 | |
| 15 | Uitschakeltijd van nominale stroombelastingsstroom in- en uitschakelen | S | >0.06 | |
| 16 | Aardschakelaar warmte-stabiliteit stroom | kA | 20 (2S) | 20 (2S) |
| 17 | Aardschakelaar hittestabiliteit curreak (piek) | kA | 50 | 50 |
| 18 | Motor bedrijfsvermogen valtage: | V | AC220,DC48 | |
4. Foto
5. Fabriek:
6. Veelgestelde vragen
1. Stuur de technische gegevens, beter voor alle nuttige informatie;we zullen een goede aanbeveling doen.
Voeg indien mogelijk een referentiefoto toe om misverstanden of links van onze website te voorkomen, zodat we een beter begrip krijgen.
2. De doorlooptijd is afhankelijk van de hoeveelheid bestelling.Een standaard type is op voorraad.Anders duurt het 3-15 dagen.
3. Meestal verzonden over zee, kleine bestelling of dringende bestelling kunnen we u door de lucht sturen.
4. Al onze activiteiten zijn geaccrediteerd volgens ISO 14001:2015 en IEC-norm.
5. Technologie zorgt ervoor dat de kwaliteit voldoet aan internationaal verzoek.
