| Plaats van herkomst: | Xian |
|---|---|
| Merknaam: | XG |
| Certificering: | ISO,CCC |
| Modelnummer: | LZZBJ9 |
| Min. bestelaantal: | 1 reeks |
| Prijs: | USD100-300 |
| Verpakking Details: | houten geval |
| Levertijd: | 3-7 DRYAS |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 2000 Reeksen |
| Type: | De epoxyhars goot Huidige Transformatoren | Modelnummer: | LZZBJ9 |
|---|---|---|---|
| Gebruik: | Huidig | Geschatte Frequentie: | 50hz, 60hz |
| geschat isolatieniveau: | 12/42/75 kV | Geschatte secundaire stroom: | 5A (2A, 1A) |
| Thermische Beperkende Output: | 500VA, 300VA | Geschatte primaire stroom: | 10A, 15A, 20A, 30A, 40A, 50A, 60A, 75A, 100A aan 1200A |
| Markeren: | Stroomtransformator in drie stadia,LZZBJ9 10kV Busstroomtransformator,Epoxyhars Gegoten CT Stroomtransformator |
||
1.LZZBJ9 10kV Stroomtransformator Driefasige transformatorbus Stroomtransformator

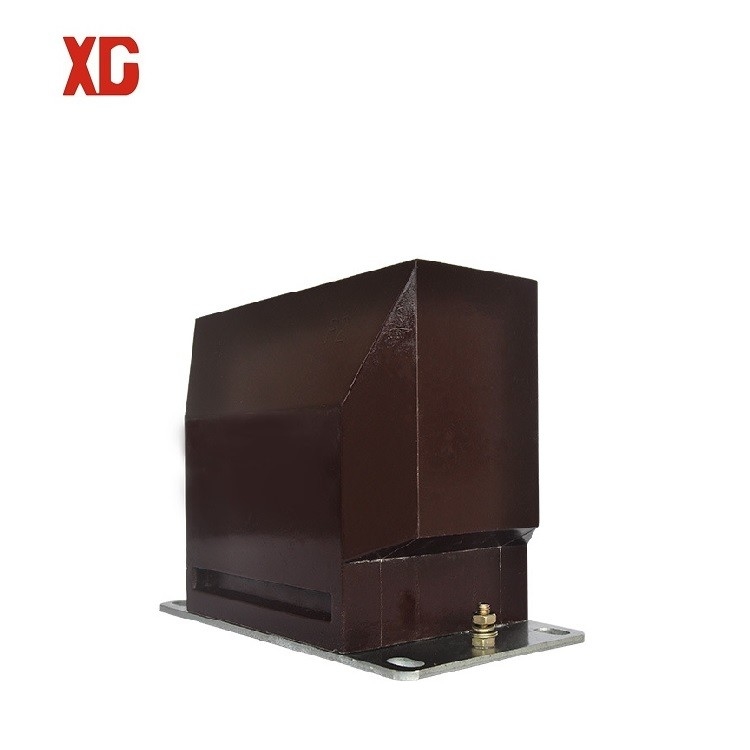

LZZBJ9-10 stroomtransformator is een volledig gesloten structuur, de ijzeren kern is gemaakt van hoogwaardig magnetisch geleidend materiaal, de primaire en secundaire wikkelingen en de ijzeren kern zijn allemaal gegoten in epoxyhars, dat uitstekende isolatieprestaties en vochtbestendigheid heeft, en is gemakkelijk om het oppervlak schoon te maken.

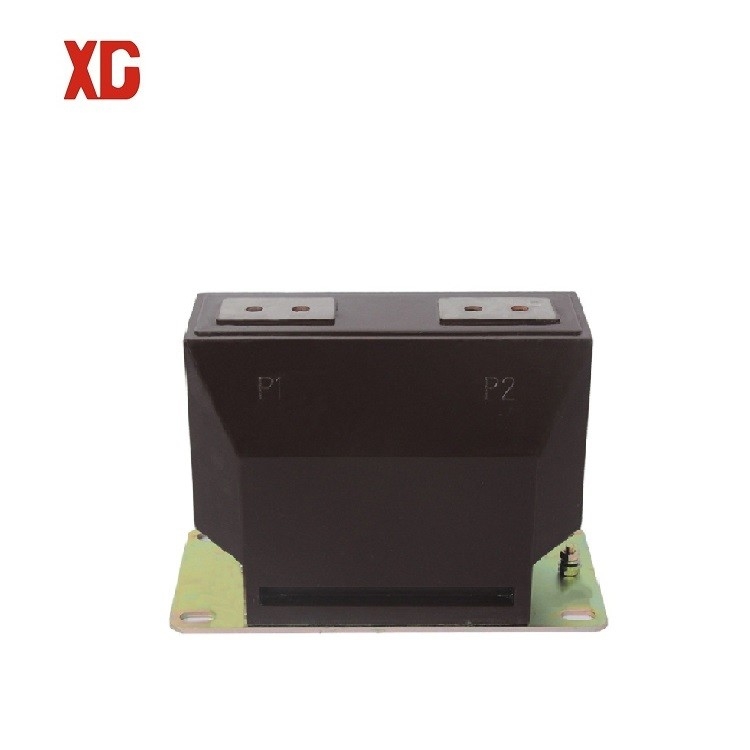

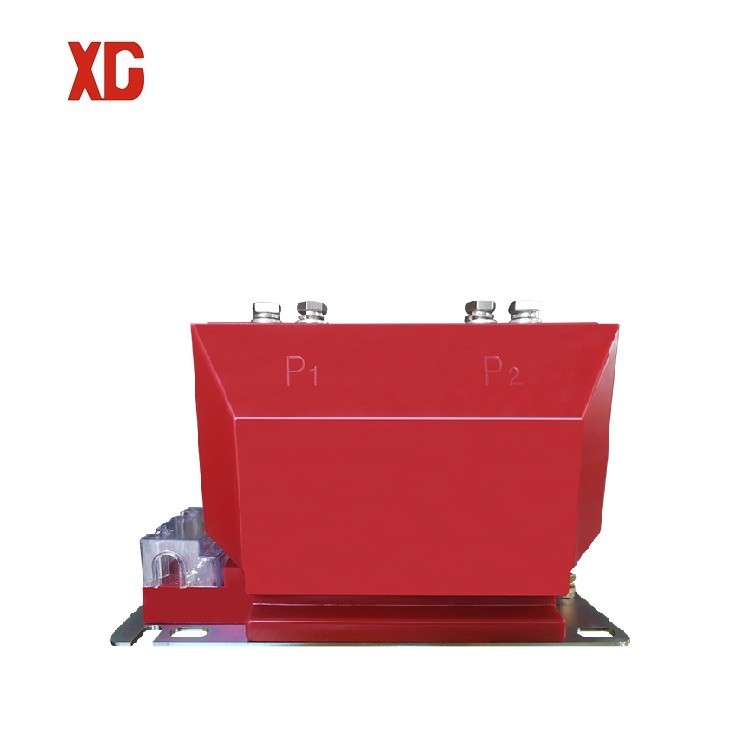

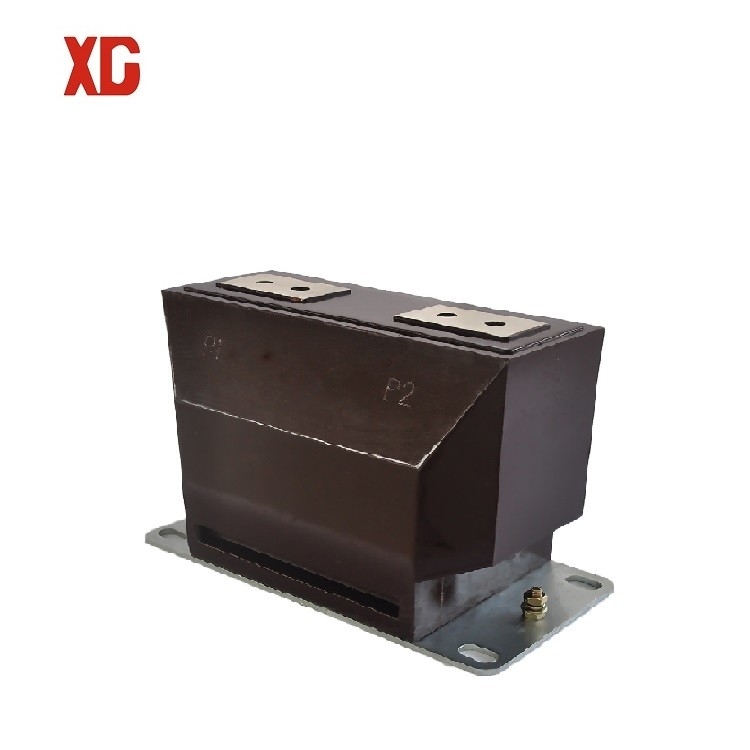

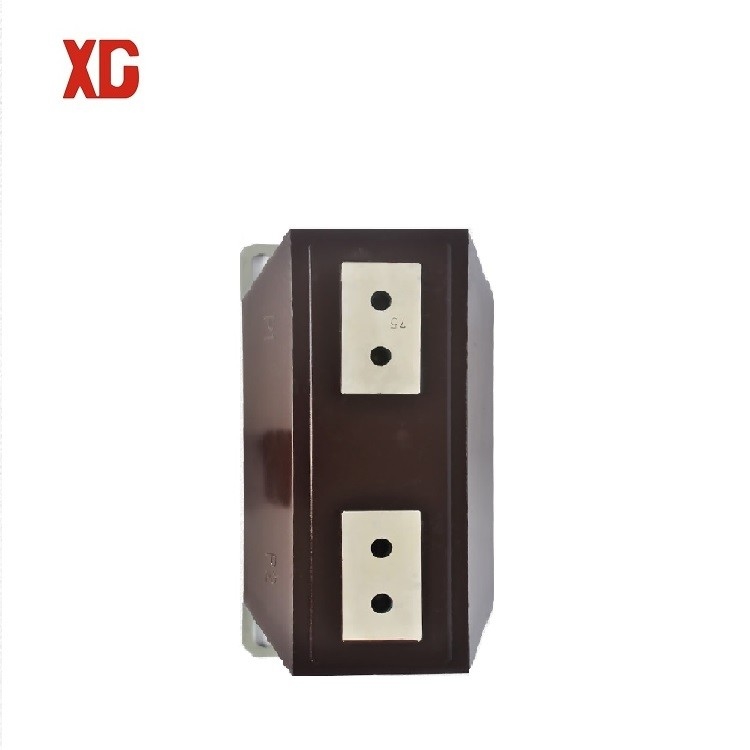

De primaire uitlaat P1 en P2 bevinden zich respectievelijk aan de bovenkant van het gietlichaam en het uitlaatuiteinde van de secundaire wikkeling bevindt zich aan de onderkant van het gietlichaam.De eerste groep is de meetwikkeling (niveau 0,2s en 0,2), gemarkeerd met 1S1 en 1S2;de tweede groep is de bewakingswikkeling (niveau 0,5), gemarkeerd met 2S1 en 2S2;de derde groep is de beschermingswikkeling (10P), gemarkeerd met 3S1 en 3S2.Tegelijkertijd kan de secundaire wikkeling worden afgetapt.
Als de klant dat nodig heeft, kan de nauwkeurige cijfercombinatie naar believen worden gewijzigd.De transformator heeft een gereduceerde polariteit.De onderzijde van de transformator is voorzien van een grondplaat en 4 Φ12 montagegaten.
2.LZZBJ9-10 huidige transformator Voordelen:
Weerstand tegen vocht
Weerstand tegen onreinheid
De maat is klein
Lichtgewicht
Geschikt voor installatie in elke positie en richting.
3.LZZBJ9-10 Overzicht stroomtransformator
LZZBJ9-10 Stroomtransformator is een volledig werkend product van het type epoxyhars voor gebruik binnenshuis.Het wordt gebruikt voor stroom- en energiemeting of relaisbeveiliging in voedingssystemen met een nominale frequentie van 50 Hz en een spanning van 10 kV en lager.Het is geschikt voor schakelapparatuur van het middentype en andere soorten schakelapparatuur.
Dit type product kan ook worden geproduceerd volgens gebruikersvereisten, twee, drie kronkelende complexe verhoudingsstructuur.
Momenteel is het nauwkeurigheidsniveau 0,5, 0,2, 0,5S, 0,2s en het beschermingsniveau is 10P10, 10P20, enz. Bovendien kunnen niet-standaardproducten worden aangepast.
4. Structuur en kenmerken van transformator
De stroomtransformator is volledig afgedicht en gegoten met epoxyhars, waardoor het product bestand is tegen vocht, vuil, klein formaat en licht gewicht.Het is geschikt voor installatie in elke positie en richting.
|
Nominale primaire stroom (A) |
Combinatie van nauwkeurigheidsklassen | Nauwkeurigheidsklassen en nominaal vermogen (VA) | Thermische stroom van korte duur (kA/1S) | Geschatte dynamische stroom (kA) | ||||||
| 0,2 sec | 0.2 | 0.5S | 0,5 | 10P10 | 10P15 | 10P20 | ||||
| 5 | 0.2S/10P10 0.2S/10P15 0.2S/10P20 0.2 /10P10 0.2 /10P15 0.2 /10P20 0.5 /10P10 0.5 /10P15 0.5 /10P20 0.2S/0.2/10P10 0.2S/0.2/10P20 | 10 | 10 | 10 | 10 | 15 | 15 | 15 | 0,5 | 12.5 |
| 10 | 1 | 2.5 | ||||||||
| 15 | 1.5 | 3.75 | ||||||||
| 20 | 2 | 5 | ||||||||
| 25 | 2.5 | 6.25 | ||||||||
| 30 | 3 | 7.5 | ||||||||
| 40 | 4 | 10 | ||||||||
| 50 | 5 | 12.5 | ||||||||
| 75 | 7.5 | 18.75 uur | ||||||||
| 100 | 10 | 10 | 10 | 10 | 15 | 15 | 15 | 10 | 25 | |
| 150 | 15 | 37,5 | ||||||||
| 200 | 20 | 50 | ||||||||
| 300 | 30 | 75 | ||||||||
| 400 | 40 | 100 | ||||||||
| 500 | 40 | 75 | ||||||||
| 600 | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 60 | 150 | |
| 800 | 80 | 200 | ||||||||
| 1000 | 15 | 20 | 15 | 20 | 30 | 30 | 20 | 80 | 200 | |
| 1200 | 80 | 200 | ||||||||
| 1500 | 80 | 200 | ||||||||
| 2000 | 80 | 200 | ||||||||
| 2500 | 80 | 200 | ||||||||
1. Stuur de technische gegevens, beter voor alle nuttige informatie;we zullen een goede aanbeveling doen.
voeg mogelijk een referentiefoto toe om misverstanden of links van onze website te voorkomen, zodat we een beter begrip krijgen.
2. De doorlooptijd is afhankelijk van de hoeveelheid bestelling.Een standaard type is op voorraad.Anders duurt het 3-15 dagen.
3. Meestal verzonden over zee, kleine bestelling of dringende bestelling kunnen we u door de lucht sturen.
4. Al onze activiteiten zijn geaccrediteerd volgens ISO 14001:2015 en IEC-norm.
5. Technologie zorgt ervoor dat de kwaliteit voldoet aan internationaal verzoek.
